Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

Wprowadzenie:

Piekarnik wahadłowy to przemieszczalny piekarnik na dnie samochodu, w którym można załadować jeden lub więcej samochodów." Powszechnie stosowane w ceramiceObecnie w przemyśle przemysłowym, materiałów budowlanych i pokrewnych gałęzi przemysłu, piece wahadłowe są znane ze swojej doskonałej wydajności uszczelniającej, jednolitego rozkładu temperatury i niezwykłego efektu oszczędności energii.
Nasze ceny produktów są dostosowane zgodnie z wymaganiami w zakresie mocy produkcyjnych i szczegółowymi rysunkami projektu, zapewniając najbardziej opłacalne rozwiązanie dla Twojej fabryki cegieł.

1Fundament i struktura (parametry mogą różnić się w zależności od projektu)

(1) Fundacja:
400 mm betonu zbrojnego (100 mm podstawy C15 + 300 mm betonu zbrojnego C20), z glebą wapnowo-glebą skompresowaną w podpozicie 3:7; nośność ziemi ≥ 8 t/m2.

(2) Ciało w piecu:

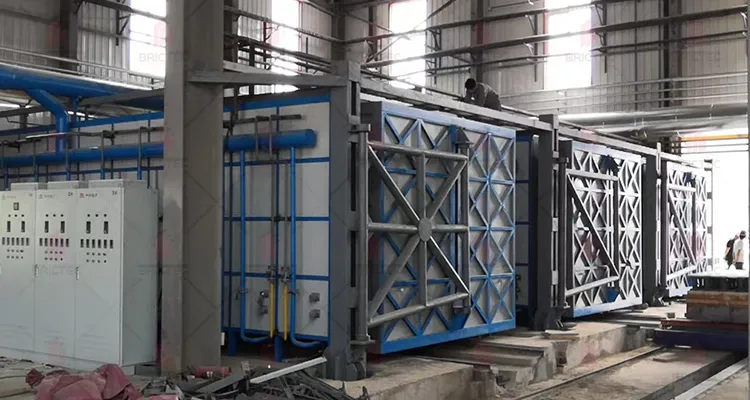

Structura stalowa spawana o wysokiej wytrzymałości i odporności na drgania, wyposażona w platformy, drabiny, balustrady i porty kontrolne dla wygodnej obsługi i konserwacji.

(3) Ściany pieca:
wielowarstwowa konstrukcja kompozytowa (cieg kordieritowo-mulitowy + lekka cegła o wysokiej zawartości aluminy + włókna ceramiczne + blacha stalowa), grubość ok. 500-520 mm,zapewniają doskonałą izolację i efektywność termiczną.

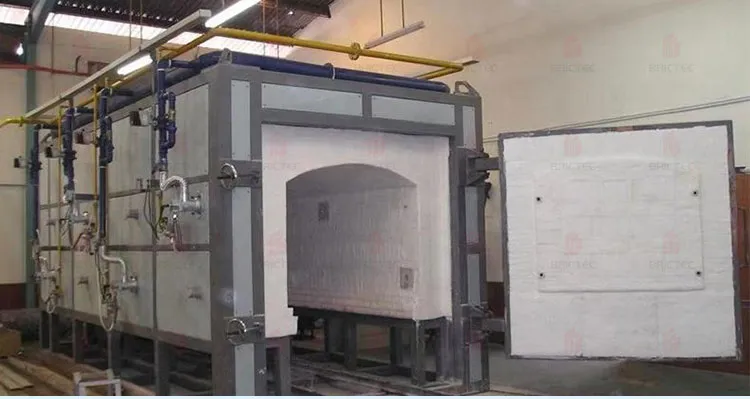

(4) Dach pieca:

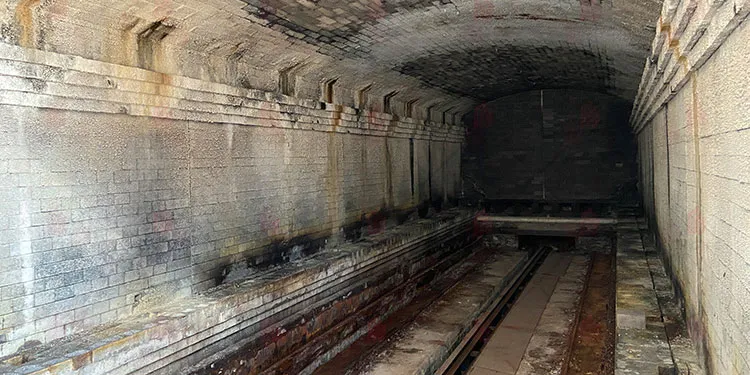

Konstrukcja dachu łukowego, składająca się z cegły JM26 z kordierytem-mullitem, lekkiej cegły o wysokiej zawartości aluminy i koca z włókien ceramicznych o łącznej grubości około 565 mm.

2Kiln Door & Kiln Car

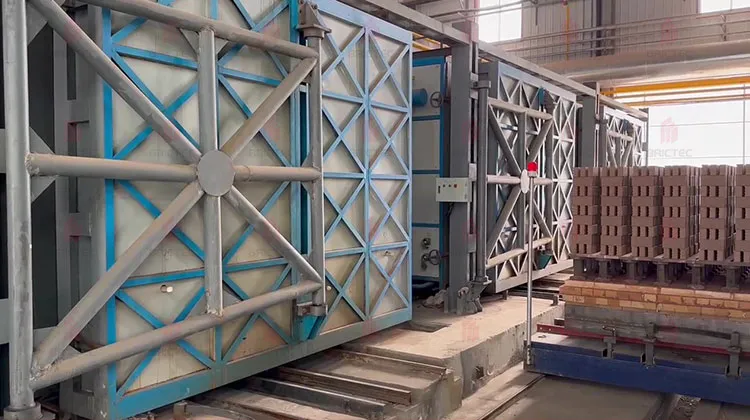

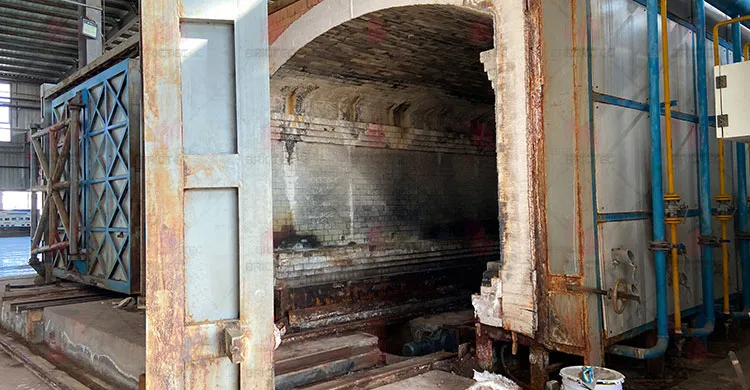

Drzwi do pieca:
Stalowa powłoka z ruchem kierowanym szybą. Włókna ogniotrwałe podobne do ściany pieca, izolacja wielowarstwowa, grubość całkowita około 500 mm; wyposażone w silnik, reduktor i napęd biegów.

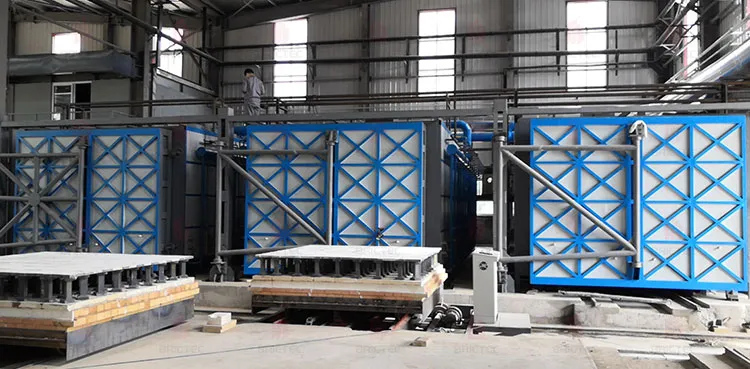

Wyrzuć to z samochodu.
Ramka spawana ze stali kanałowej i wiązek I, wyposażona w koła ze stali odlewanej, osi ze stali 45 # i łożyska o wysokiej temperaturze.Wyposażone w 4 wagony piecowe (2 wewnątrz, 2 na zewnątrz).

3. System uszczelniający

Doskonałe uszczelnienie zapewnia jednolitość temperatury i efektywność energetyczną:

· Drzwi do pieca/wozy: wypełnienie kocem włóknistym + uszczelnienie labiryntowe;

· Powierzchnia karoserii z pieca do pieca: mechaniczne zamknięcie miękkie;

· Koło pieca do tylnej ściany pieca: wypełnienie ogniotrwałym włóknem z uszczelnieniem kompresyjnym.

4System spalania

Górniki:
20 szybkich palników, rozmieszczonych wzdłuż dolnych ścian bocznych, przenoszących się w górę.

Tryb sterowania:
Przepływ gazu regulowany ręcznie przez przepływomierze; szybkie palniki mieszają atmosferę, poprawiając jednolitość temperatury pieca.

System rurociągów:

· System powietrza: rurociągi ze stali nierdzewnej, scentralizowane dopływ powietrza, wentylatory o mocy 2 × 11 kW (jeden w stanie gotowości), każdy z przekształcaczem częstotliwości.

· System gazowy: Bezszwowe rurociągi stalowe, wyposażone w zawory zamknięcia, filtry, zawory bezpieczeństwa magnetyczne i zawory ulgi.

5System wydechowy

Zaprojektowanie tylnej dolnej części wydechu: gorące gazy płyną w górę przez ogrzewanie konwekcyjne, następnie przechodzą przez przewody pod wagonem pieca do wylotu wydechowego, ostatecznie wydobywane przez wentylatory indukowane.
Wyposażone w wentylatory wydechowe o pojemności 2 × 15 kW (jeden w stanie gotowości), z amortyzatorem zimnego powietrza i monitorowaniem temperatury w celu zapewnienia bezpiecznej pracy.

6. Funkcje sterowania i obsługi

· 20 palników podzielonych na 5 stref temperatury, z automatyczną regulacją jednolitego ogrzewania.

· Produkty ładowane/rozładowywane poza piecem, zmniejszając intensywność pracy i straty ciepła.

· niższe zużycie energii w porównaniu z tradycyjnymi piecami odpadowymi.

· Elastyczna dla różnych procesów palenia.

7Główne zalety

· Doskonała jednolitość temperatury, idealna do wysokiej jakości palenia.

· Wyższa uszczelnienie zapobiega wyciekom powietrza, zwiększając efektywność energetyczną.

· Silna i trwała konstrukcja z łatwą konserwacją i długą żywotnością.

· Szybkie palniki i zoptymalizowany układ zapewniają pełne spalanie i szybkie podgrzewanie.
